Push-In-Schnittstellenrelais

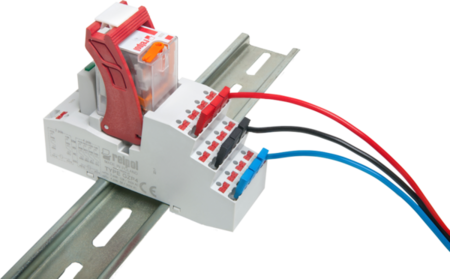

Die neuen Schnittstellenrelais mit Push-In-Klemmen sind komplette, funktionelle und einfach zu installierende Lösungen für jede Anwendung.



Wichtigste Vorteile der neuen Schnittstellensets:

 – Einfache und schnelle Montage mit Hilfe von schräg stehenden Klemmen

 – Sicherheit und Zuverlässigkeit – mit Tasten zur Freigabe der Klemmen

 – Reichhaltiges Zubehör: 8-feldriger Kammverbinder und eine große Auswahl an Jumpern ermöglichen eine beliebige Überbrückung in jeder Anwendung

 – Dauerhafte und sichtbare Kennzeichnung - dank der Möglichkeit der Anbringung großer Beschreibungsbänder direkt auf dem Sockel (Fläche max. 15 x 9 mm für GZP80, 30 x 9 mm für GZP4)

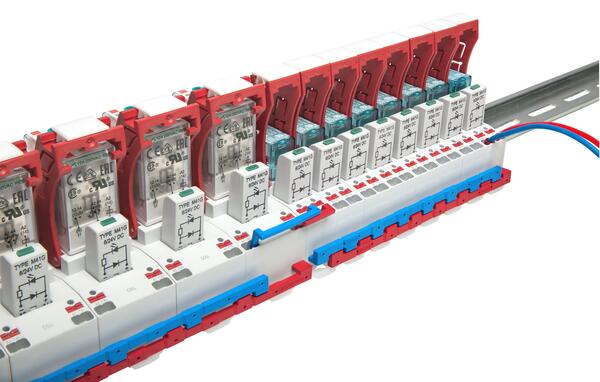

Podwójny zestaw

Bogata oferta akcesoriów do zestawów interfejsowych push-in daje możliwość SWOBODNEGO MOSTKOWANIA - a tym samym NIEOGRANICZONYCH MOŻLIWOŚCI powielania wspólnych sygnałów i szybkiego łączenia grup przekaźników.

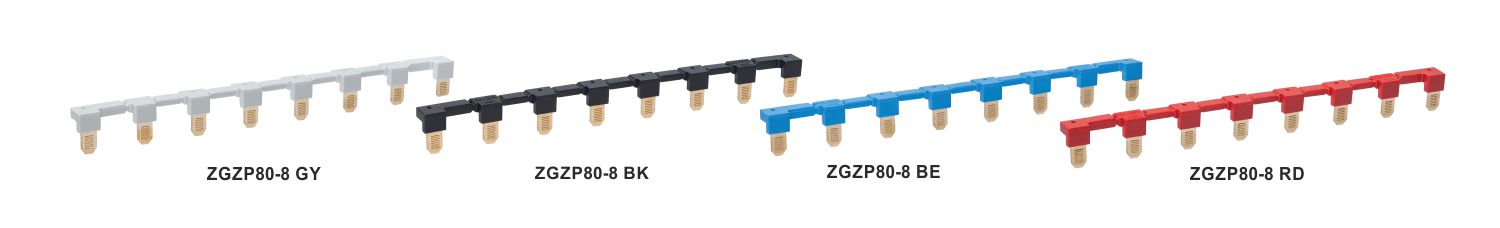

  •  złącze ZGZP80-8 mostkuje wspólne sygnały wejść (zaciski cewki A1 lub A2) przekaźników interfejsowych w technologii push-in PI84, PI85, PI84P, PI85P. Maksymalny dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd lub przekaźników.

ZGZP80-8

  • złącze ZGZP80-2 mostkuje wspólne sygnały wejść (zaciski cewki A1 lub A2) albo wyjść przekaźników interfejsowych w technologii push-in PI84, PI85, PI84P, PI85P. Możliwość połączenia 2+n gniazd lub przekaźników.
  • złącze ZGZP4-2 mostkuje wspólne sygnały wejść (zaciski cewki A1 lub A2) albo wyjść przekaźników interfejsowych w technologii push-in PIR2, PIR4. Możliwość połączenia 2+n gniazd lub przekaźników.

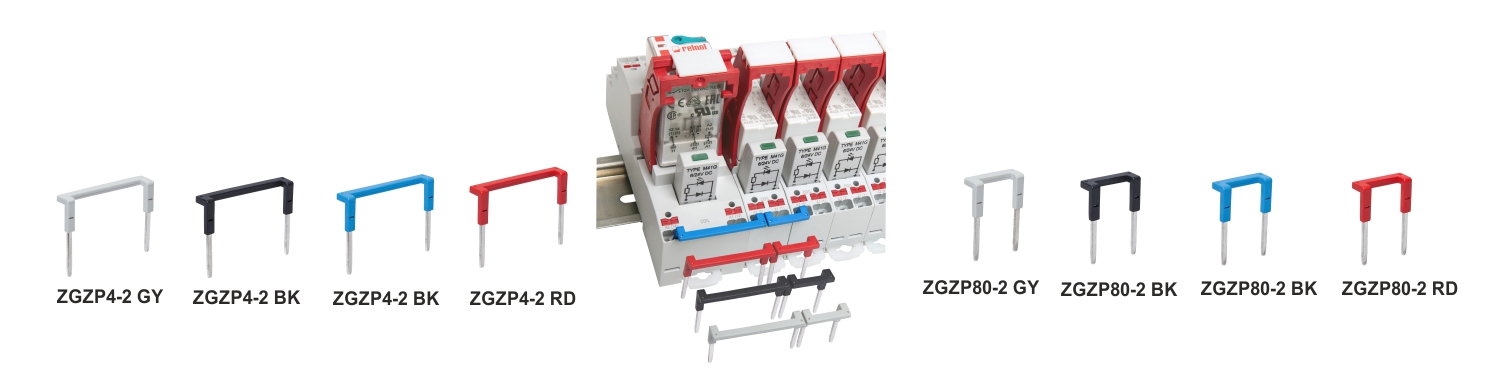

    Zworki 2 z zestawem

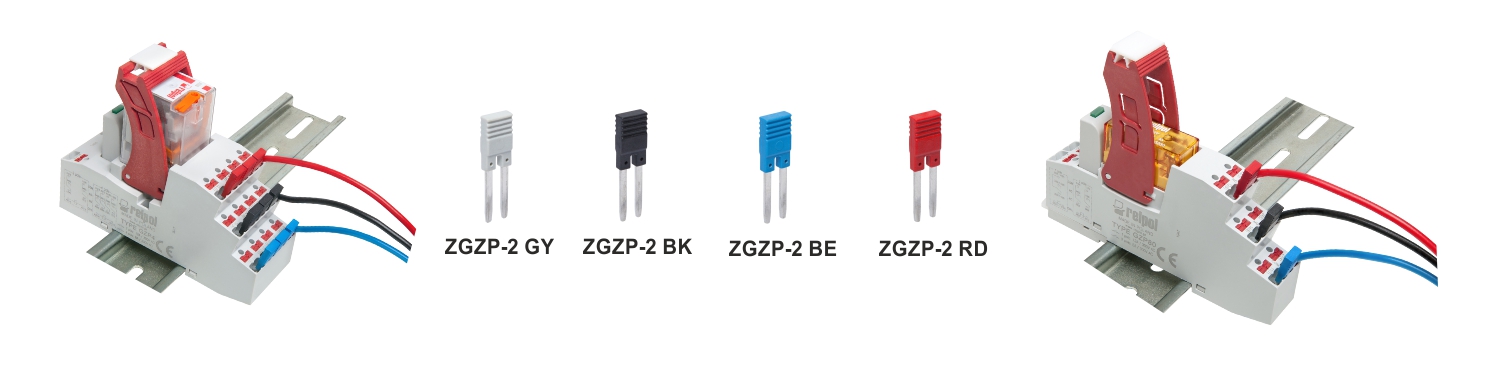

  • zworka międzytorowa ZGZP-2 mostkuje sąsiednie tory w gniazdach i przekaźnikach - dedykowana do wszystkich typów przekaźników interfejsowych i gniazd w technologii push-in.

    Zworki i akcesoria

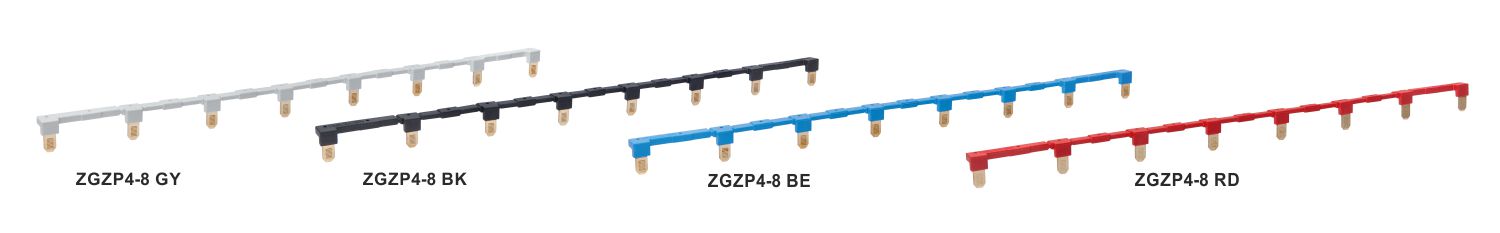

  • złącze ZGZP4-8 mostkuje wspólne sygnały wejść (zaciski cewki A1 lub A2) przekaźników interfejsowych w technologii push-in PIR2, PIR4. Maksymalny dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd lub przekaźników.

ZGZP4-8

Arten der neuen Schnittstellensets:

  • PI84 mit Stecksockel GZP80

    Set: Relais RM84 mit 8A Belastbarkeit, Stecksockel GZP80, Überspannungsschutz und Schelle GZP80-0400 Karte laden
    (Standardversion: weißes Gehäuse, Sonderversionen: orange für AC-Version und blau für DC-Version)

  • PI85 mit Stecksockel GZP80
    Set: Relais RM85 mit 16A Belastbarkeit, Stecksockel GZP80, Überspannungsschutz und Schelle GZP80-0400 Karte laden
    ((Standardversion: weißes Gehäuse, Sonderversionen: orange für AC-Version und blau für DC-Version)
  • PI84P mit Stecksockel GZP80

    Set: Relais RMP84 mit 8A Belastbarkeit, Stecksockel GZP80, Überspannungsschutz und Schelle GZP80-0400 Karte laden

  • PI85P mit Stecksockel GZP80

    Set: Relais RMP85 mit 16A Belastbarkeit, Stecksockel GZP80, Überspannungsschutz und Schelle GZP80-0400 – Karte laden

  • PIR2 mit Stecksockel GZP4

    Set: Relais R2N mit 12A Belastbarkeit, Stecksockel GZP4, Überspannungsschutz und Schelle GZP40-0400 Karte laden

  • PIR4 mit Stecksockel GZP4

    Set: Relais R4N mit 6A Belastbarkeit, Stecksockel GZP4, Überspannungsschutz und Schelle GZP40-0400  Karte laden

    Push-In-Schnittstellenrelais – Broschüre laden

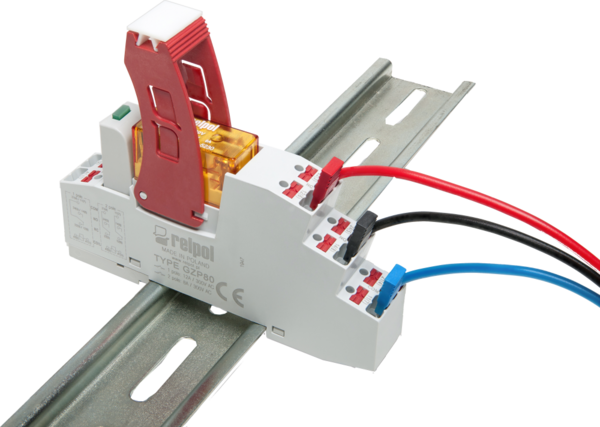

    Przekaźnik ze zworką
