Schnittstellen-Relais PI84P mit Stecksockel push-in GZP80
Schnittstellen-Relais PI84P mit Stecksockel push-in GZP80
Klemmen: 2CO (Schaltklemmen); Belastbarkeit AC1 - 8 A/250 V AC; AC- oder DC-Spule; zur Montage auf 35 mm-Schiene oder Platine; LED grün; (Set: RM84, GZP80, Modul der Serie M, Schelle)
Technische Daten

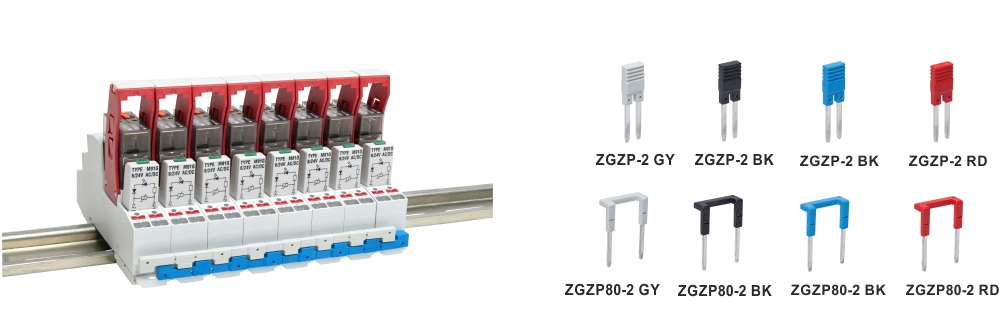

Das umfangreiche Zubehörprogramm für die Push-In-Schnittstellen-Kits bietet die Möglichkeit der FREIEN MONTAGE - und damit unbegrenzte Möglichkeiten zur Vervielfältigung gemeinsamer Signale und zur schnellen Verknüpfung von Relaisgruppen.
- Der Steckverbinder ZGZP80-8 überbrückt die gemeinsamen Eingangssignale (Spulenklemmen A1 oder A2) der Push-In-Schnittstellenrelais PI84, PI85, PI84P, PI85P. Die maximal zulässige Stromstärke beträgt 10 A / 250 V AC, es können 8 Steckdosen oder Relais angeschlossen werden.
- Der Steckverbinder ZGZP80-2 überbrückt gemeinsame Eingangssignale (Spulenanschlüsse A1 oder A2) oder Ausgangssignale von Schnittstellenrelais in Push-In-Technik PI84, PI85, PI84P, PI85P. Möglichkeit des Anschlusses von 2+n Steckdosen oder Relais.
- ZGZP-2 überbrückt benachbarte Spuren in Steckdosen und Relais - geeignet für alle Arten von Schnittstellenrelais und Steckdosen in Push-In-Technik.
Technische Daten
| Daten der Kontakte |
|
| Anzahl und Art der Kontakte |
2P |
| Nenn-/Maximalspannung der Kontakte AC |
250 V / 300 V |
| Nennlaststrom |
AC1: 8 A / 250 V AC |
| Daten der Spule |
|
| Nennspannung |
AC: 24, 115, 230 V; DC: 12, 24, 48, 110 V |
| Nennleistungsaufnahme |
AC: 0,75 VA; DC: 0,4 … 0,48 W |
| Andere Daten |
|
| Schaltlebensdauer AC1 |
> 3 x 104 8 A, 250 V AC (SpuleAC) > 104 8 A, 250 V AC (Spule DC) > 5 x 104 8 A, 250 V AC |
| Mechanische Lebensdauer (Zyklen) |
>106 (Spule AC); >5 x 106 (Spule DC) |
| Betriebs-Umgebungstemperatur |
-40...+55 oC |
