RIS-Lasttrennschalter
RIS-Lasttrennschalter

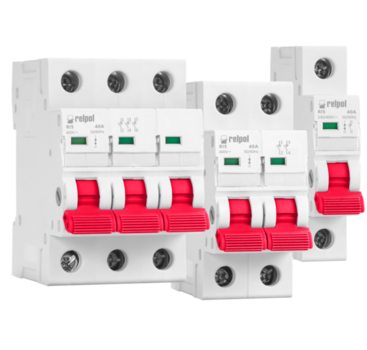

Das Sortiment an modularen Geräten von Relpol wurde um RIS-Lasttrennschalter erweitert, die zum manuellen Ein- und Ausschalten sowie zum sicheren Trennen elektrischer Stromkreise vorgesehen sind.
Diese Art von Lasttrennschaltern wird vor allem als Hauptschalter in Verteilungen und elektrischen Schaltgerätekombinationen eingesetzt. Sie ermöglichen es, eine Anlage oder einen Teil davon von der Stromversorgung zu trennen, was insbesondere bei Wartungs-, Service- und Modernisierungsarbeiten von Bedeutung ist.
Die neue RIS-Serie ist für Wechselstromkreise ausgelegt und umfasst Ausführungen mit Bemessungsströmen von 16 bis 125 A.
Ausführungen von 1 bis 4 Polen
Je nach Art der Installation sind folgende Ausführungen erhältlich:
- 1P – für eine Bemessungsspannung von 230/240 V,
- 2P, 3P und 4P – für eine Bemessungsspannung von 400/415 V.
Der Bemessungsstrombereich umfasst 16, 20, 25, 32, 40, 50, 63, 80, 100 und 125 A, sodass das Gerät für eine Vielzahl von Verteilungs- und Steuerstromkreisen ausgewählt werden kann.
Einfache Montage in Verteilungen
RIS-Lasttrennschalter sind für die Montage auf einer standardmäßigen DIN-TH35-Schiene vorgesehen und lassen sich dadurch einfach in typische modulare Verteilungen integrieren.
Die Geräte können sowohl über Gabel- als auch über Stiftsammelschienen von oben oder von unten eingespeist werden. An die Klemmen können Leiter mit Querschnitten von 2,5 bis 50 mm² angeschlossen werden.
Ein praktisches Konstruktionsmerkmal ist die Kontaktstellungsanzeige, mit der sich der Schaltzustand schnell überprüfen lässt. Ein transparentes Beschriftungsfenster erleichtert zudem die Kennzeichnung der einzelnen Stromkreise in der Verteilung.
Für Verteilungs- und Steuerstromkreise
Die RIS-Serie wurde in erster Linie für AC-Verteilungs- und Steuerstromkreise mit 50/60 Hz entwickelt, mit einer Bemessungsspannung von bis zu 400/415 V und einem Strom von bis zu 125 A. Die Bemessungsisolationsspannung beträgt 690 V, die Bemessungsstoßspannungsfestigkeit 6 kV.
Wichtigste Merkmale der RIS-Lasttrennschalter:
- Bemessungsstrombereich 16–125 A,
- Ausführungen 1P, 2P, 3P und 4P,
- Bemessungsspannung bis 400/415 V AC,
- Montage auf DIN-TH35-Schiene,
- kompatibel mit Gabel- und Stiftsammelschienen,
- Leiteranschlussbereich 2,5–50 mm²,
- Kontaktstellungsanzeige,
- transparentes Beschriftungsfenster zur Kennzeichnung des Stromkreises,
- mechanische Lebensdauer von bis zu 10.000 Schaltspielen,
- entspricht IEC 60947-3.
Entdecken Sie die RIS-Lasttrennschalter – weitere Informationen: RIS-Lasttrennschalter
RIS-Lasttrennschalter erweitern das Sortiment modularer Geräte von Relpol um Lösungen für das sichere und übersichtliche Trennen von Stromkreisen in elektrischen Verteilungen.
