Neue Halbleiterrelais RSR54 – hohe Leistungsfähigkeit und effektive Wärmeableitung
Neue Halbleiterrelais RSR54 – hohe Leistungsfähigkeit und effektive Wärmeableitung

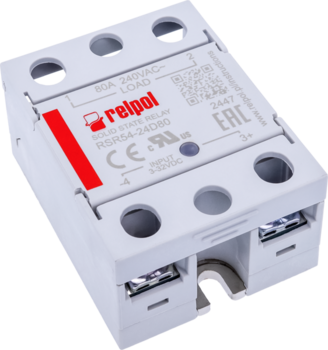

Unser Unternehmen erweitert sein Angebot an Halbleiterrelais um die neue Serie RSR54 – einphasige Halbleiterrelais mit einem hohen Strombereich von 25 A bis 125 A, erhältlich in verschiedenen Spannungsvarianten (24…280 V AC, 24…530 V AC, 24…660 V AC) und mit AC- oder DC-Steuerung.
RSR54 vereint ein kompaktes Design mit hoher Zuverlässigkeit und Überlastfestigkeit. Die Nullschaltfunktion sowie der aus Thyristoren (SCR) bestehende Ausgang gewährleisten einen funkenfreien Betrieb und eine ausgezeichnete Langlebigkeit des Geräts.
Effiziente Wärmeableitung durch Kühlkörper
Die neuen RSR54-Relais wurden so entwickelt, dass sie Wärme effektiv ableiten können. Zur Auswahl stehen verschiedene Kühlkörper der RH-Serie (wie RH08, RH08-F, RH16, RH21), die das Gerät auch bei hohen Strömen und Umgebungstemperaturen kühlen. Zum Beispiel weist der Kühlkörper RH08-F mit Lüfter einen sehr niedrigen Wärmewiderstand von 0,35 °C/W auf, was eine gute Kühlung des Relais unter anspruchsvollen Bedingungen sicherstellt.
Technische Merkmale der RSR54-Relais:
- Belastungsstrom: 25 A, 40 A, 60 A, 80 A, 100 A, 125 A
- Steuerung: 3…32 V DC oder 90…280 V AC
- Nullschaltfunktion
- Optokoppler-Isolation: 4.000 Vrms
- TVS-Schutz (Transient Voltage Suppression)
- Betriebszustandsanzeige mittels LED
- Schraubanschlüsse: M3 (Eingang), M4 (Ausgang)
- Montage: auf Platine oder Kühlkörper
Anwendungsbereiche der RSR54
Die Relais der Serie RSR54 eignen sich hervorragend für industrielle Umgebungen, in denen ein wartungsfreier, langlebiger und geräuscharmer Betrieb von Aktoren erforderlich ist – unter anderem in:
- Temperaturkammern,
- der Lebensmittel- und Kunststoffindustrie,
- Heizsystemen und Heizgeräten,
- Verarbeitungsmaschinen.
RSR54 – Zuverlässigkeit, Leistung und thermische Sicherheit in einem Relais.
Erfahren Sie mehr – laden Sie das Datenblatt RSR54 herunter.
