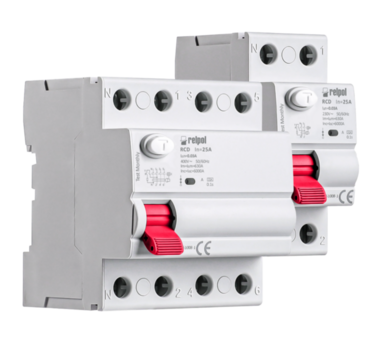

Das Sortiment an modularen Geräten von Relpol wurde um RCD-(RCCB)-Fehlerstrom-Schutzschalter erweitert, die elektrische Installationen und Anwender vor den Auswirkungen von Fehlerströmen schützen.
Ein Fehlerstrom-Schutzschalter überwacht den Stromfluss im geschützten Stromkreis. Erkennt er eine Differenz, die darauf hinweist, dass Strom außerhalb des vorgesehenen Strompfades fließt, beispielsweise infolge eines Isolationsfehlers, schaltet er die Stromversorgung ab.
Diese Schutzart wird sowohl in Wohngebäuden als auch in gewerblichen und industriellen Anlagen weit verbreitet eingesetzt.
2- und 4-polige Ausführungen
Relpol RCDs sind für 50/60-Hz-Wechselstromkreise ausgelegt. Folgende Ausführungen sind erhältlich:
- 1P+N für eine Bemessungsspannung von 230 V,
- 3P+N für eine Bemessungsspannung von 400 V.
Der Bemessungsstrombereich umfasst Werte von 16 bis 63 A, sodass das Gerät für unterschiedliche Stromkreise und Installationen ausgewählt werden kann.
Es stehen außerdem verschiedene Bemessungsfehlerströme zur Verfügung: 0,03 A, 0,1 A und 0,3 A.
Typ A und Typ AC
Je nach Art der Installation kann zwischen einem Fehlerstrom-Schutzschalter Typ AC oder Typ A gewählt werden.
Typ AC reagiert auf sinusförmige Wechsel-Fehlerströme. Typ A kann zusätzlich pulsierende Gleichfehlerströme erkennen und eignet sich daher für Stromkreise mit Geräten, die elektronische Komponenten enthalten.
Montage in der Verteilung
Relpol RCDs sind für die Montage auf einer standardmäßigen DIN-TH35-Schiene vorgesehen. Ihre Konstruktion ermöglicht den Anschluss sowohl von Gabel- als auch von Stiftsammelschienen, jeweils von oben oder von unten.
Die Geräte sind außerdem mit einer Anzeige für die Auslösung durch Fehlerstrom ausgestattet, wodurch sich die Ursache der Abschaltung des Stromkreises leichter erkennen lässt. An die Klemmen können Leiter mit Querschnitten von 1 bis 35 mm² angeschlossen werden.
Wichtigste Parameter der Serie:
- Bemessungsspannung 230/400 V,
- Bemessungsstrom 16–63 A,
- Bemessungsfehlerstrom 30, 100 oder 300 mA,
- Ausführungen 1P+N und 3P+N,
- Fehlerstromtyp A oder AC,
- Bemessungskurzschlussstrom 6 kA,
- Montage auf DIN-TH35-Schiene,
- Schutzart IP20.
Relpol RCDs ergänzen das Sortiment modularer Schutzgeräte des Unternehmens und können in Wohn-, Gewerbe- und Industrieinstallationen eingesetzt werden. Die Produkte erfüllen die Anforderungen der Norm IEC/EN 61008-1.
Weitere Informationen über RCD-(RCCB)-Fehlerstrom-Schutzschalter: RCD – HIER
Relpol RCDs erweitern das Sortiment modularer Geräte des Unternehmens um Lösungen für das sichere und eindeutige Abschalten von Stromkreisen in elektrischen Verteilungen.
