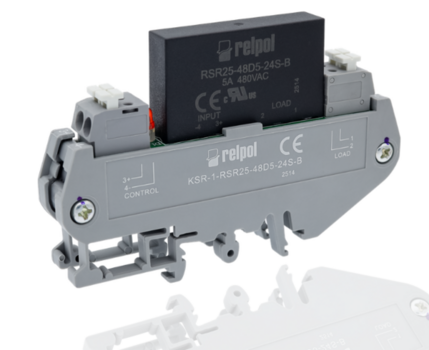

KSR-1-RSR25-B Halbleiter-Interface-Relais – kompakte und zuverlässige AC-Schaltung

Relpol nimmt das moderne Halbleiter-Interface-Relais KSR-1-RSR25-B in sein Angebot auf. Es handelt sich um eine Lösung für das sichere und geräuscharme Schalten einphasiger AC-Lasten, insbesondere in Anwendungen, die eine hohe Lebensdauer und Betriebssicherheit erfordern.

Moderne Halbleitertechnologie SSR

Das Modell KSR-1-RSR25-B gehört zur Gruppe der einphasigen Halbleiterrelais (SSR – Solid State Relay) und nutzt einen SCR-Ausgang (Thyristoren). Im Unterschied zu klassischen elektromechanischen Relais verzichtet die SSR-Konstruktion auf bewegliche Teile, was folgende Vorteile bietet:

  • kein Kontaktverschleiß,
  • geräuscharmer Betrieb,
  • lange Lebensdauer bei intensiven Schaltzyklen.

Das Relais verfügt zudem über eine Nulldurchgangsschaltung, die Einschaltstromspitzen begrenzt und Störungen im Versorgungsnetz reduziert.

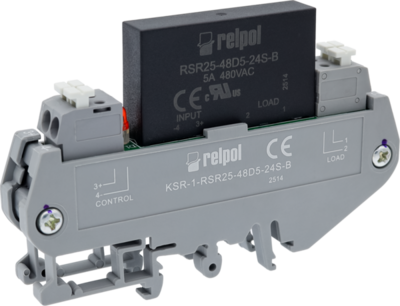

KSR

Technische Daten

  • Nennlaststrom: 5 A
  • Lastspannungsbereich: 24…530 V AC (einphasig)
  • Maximaler Einschaltstrom: 250 A / 10 ms
  • Spannungsabfall im eingeschalteten Zustand: max. 1,5 Vrms
  • Maximaler Leckstrom im ausgeschalteten Zustand: 5 mA

Sichere DC-Ansteuerung und hohe Isolation
Die Ansteuerung des Relais erfolgt über ein DC-Signal im Bereich von 4…32 V DC bei einem maximalen Steuerstrom von 25 mA. Dadurch ist eine direkte Anbindung an SPS-Systeme sowie an industrielle Automatisierungsschaltungen möglich.

Ein weiterer Vorteil ist die optische Trennung zwischen Ein- und Ausgang mit einer Prüfspannung von bis zu 4000 Vrms, was die Sicherheit der Installation deutlich erhöht.

Integrierte Schutzbeschaltung und Statusanzeige
Das Relais ist mit Komponenten ausgestattet, die einen stabilen Betrieb unter industriellen Bedingungen unterstützen:

  • RC-Schutzbeschaltung (integrierter Widerstand und Kondensator),
  • Grüne LED-Anzeige zur Signalisierung des Betriebszustands.

Diese Lösungen erhöhen die Zuverlässigkeit und erleichtern die Diagnose im Schaltschrank.

DIN-Schienenmontage und kompakte Bauform
Das KSR-1-RSR25-B ist als Interface-Relais im Set ausgeführt:

  • Halbleiterrelais + steckbarer Sockel KSR-1,
  • Direkte Montage auf 35-mm-DIN-Schiene gemäß PN-EN 60715.

Die Abmessungen betragen lediglich 96 × 17 × 62 mm und ermöglichen somit eine platzsparende Installation in Verteilern und Schaltschränken.

Typische Anwendungen
Das KSR-1-RSR25-B ist vorgesehen zur Steuerung von unter anderem:

  • Beleuchtungssystemen,
  • kleinen Motoren,
  • Verkaufsautomaten,
  • medizinischen Geräten,
  • Ventilen und Aktoren in Automatisierungssystemen.

Das KSR-1-RSR25-B ist ein modernes einphasiges Halbleiter-Interface-Relais (SSR) zur Schaltung von AC-Lasten bis 5 A und 530 V. Dank Nulldurchgangsschaltung, 4000 Vrms optischer Isolation, kompakter DIN-Schienenbauform sowie integrierter RC-Schutzbeschaltung stellt es eine zuverlässige Lösung für industrielle Automatisierung und spezialisierte Anwendungen dar.
