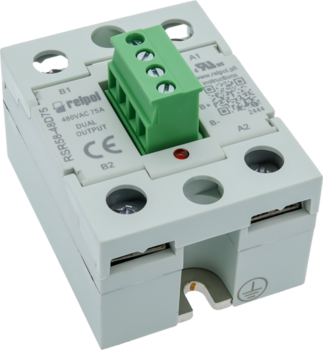

RSR58 – Halbleiterrelais mit zweikanaligem AC-Ausgang

Leistung und Zuverlässigkeit in zwei Kanälen
Das Modell RSR58 wurde speziell für die effiziente und sichere Steuerung von zwei unabhängigen AC-Lasten entwickelt. Es stellt somit eine ideale Lösung für Systeme mit erhöhtem Strombedarf dar – von der Lebensmittel- und Chemieindustrie bis hin zu HVAC- und Beleuchtungsinstallationen.

Der auf Thyristoren (SCR) basierende Ausgang ermöglicht ein schnelles und funkenfreies Schalten. Die Nulldurchgangsschaltung (Zero-Crossing) reduziert deutlich elektromagnetische Störungen (EMV) und verlängert die Lebensdauer der angeschlossenen Geräte.

Wesentliche technische Merkmale:

• DC-Steuerspannung: 4…32 V DC
• Drei Varianten der Lastspannung:
  • 24…280 V AC
  • 24…530 V AC
  • 24…660 V AC
• Drei Laststromstufen:
  • 25 A
  • 50 A
  • 75 A
• Stoßstromfestigkeit: bis zu 750 A (10 ms)
• Optische Isolation: 4 000 Vrms

Montageoptionen:

Der RSR58 ist in folgenden Montageausführungen erhältlich:

• Direkt auf einer Montageplatte
• Auf Kühlkörpern der Serie RH (RH08, RH08-F, RH16-F)

Dies ermöglicht eine präzise Anpassung an die thermischen Bedingungen der Anwendung. Je nach Last und Umgebungstemperatur stehen thermische Kennlinien zur Verfügung, die die Auswahl eines geeigneten Kühlkörpers erleichtern.

Anschluss- und Gehäuseausführung:

Dank mechanischer Schraubklemmen (M3 für Eingang, M4 für Ausgang) und eines durchdachten Gehäusedesigns (Schutzart IP20) ist die Installation und Wartung des Relais einfach und sicher.
Integrierte LED-Anzeigen an der Gerätefront ermöglichen eine schnelle Statusdiagnose jedes Kanals, was die Servicezeiten erheblich verkürzt.

Anwendungsbereiche:

Der RSR58 wurde für Einsätze konzipiert, die eine hohe Verfügbarkeit und Störfestigkeit erfordern. Besonders bewährt hat er sich in:

• Heizungs-, Lüftungs- und Klimaanlagen (HVAC)
• Prozessautomatisierung
• Lebensmittel- und Kunststoffindustrie
• Produktionslinien und Industrieanlagen
• Lichtsteuerungen und Temperierkammern

RSR58 – Zuverlässiges Schalten in kompakter Form

Mit seinen zwei unabhängigen Ausgangskanälen, der hohen Belastbarkeit und dem weiten Betriebsspannungsbereich ist der RSR58 die ideale Wahl für Systemintegratoren und Entwickler von Steuerungssystemen, die ein kompaktes, aber leistungsstarkes Zwischenglied benötigen.
Einfache Montage, wartungsfreier Betrieb und erstklassige Verarbeitungsqualität – das sind die Eigenschaften, die das moderne SSR-Relais von Relpol auszeichnen.

RSR58-Datenblatt – jetzt herunterladen
